产品信息
- 名称: 光跟踪系统支架（HCPV精度级）
- 型号: SF-45 CPV /SF-20 CPV
- 规格: SF-45 CPV /SF-20 CPV
- 电话: 0755-82520108
- 邮箱: myd@ecotech-sz.com.cn
详细介绍

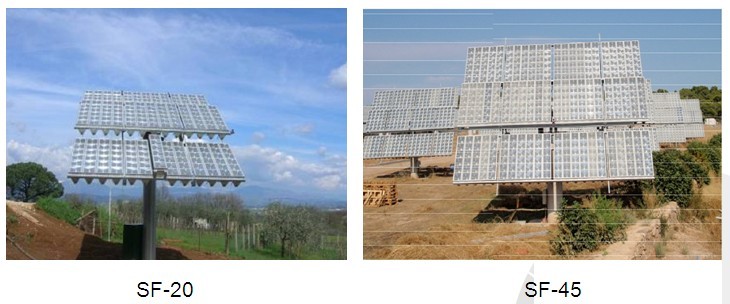

1、HCPV追踪器级别光跟踪系统支架
环态源提供兩款HCPV追踪器及支架系统总成。
HCPV追踪器由支架及控制器組成。

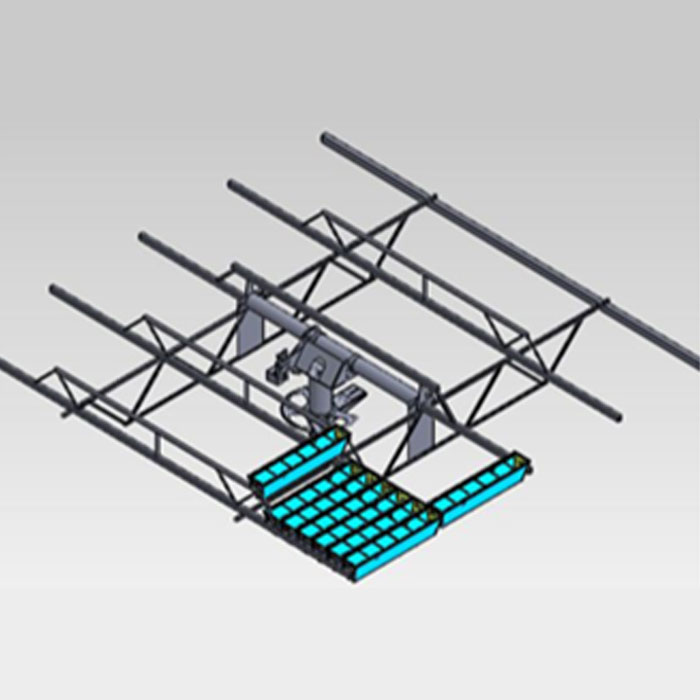

支架設計：使用先進計算及電腦輔助設計(CAD) 軟件優化, 考慮最高風速及冰雹撞擊等承受應力, 是市場上最優秀雙轴追踪器設計之一。

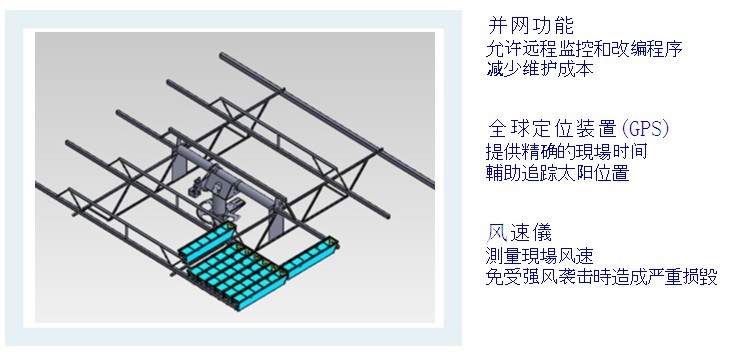

控制器：使用精准的太阳追踪专业设计和生产技术，使光伏模組时刻保持与太阳形成垂直角度, 從而達到太陽能组件发电的最佳状态。追踪太阳角度的误差低于±0.1%。而且, 控制器配备并网功能、全球定位装置(GPS)及风速等, 工业级别的结构设计，减少维护成本和保护现场装置。
2、规格
|
型号 |
SF-45 HCPV |
SF-20 HCPV |
|
参照HCPV装机量 |
10,200 Wp |
4,300 Wp |
|
追踪轴数 |
2 轴追踪式 |
2 轴追踪式 |
|
方位角旋转范围 |
±106° |
±102° |
|
仰角旋转范围 |
10° - 90° |
10° - 90° |
|
追踪精确度 |
＜ 0.3° |
＜0.3° |
|
模组排放最大面积 (宽 x高) |
7.0m x 6.7m |
4.2m x 5.1m |
|
宽 |
7.0m |
4.2m |
|
高 (最低点离地1.5m计算） |
8.2m |
6.6m |
|
承重 |
1,100 kg |
470 kg |
|
支架总重 |
700kg |
340kg |
|
满载总重量 |
1,800 kg |
810 kg |
|
抗风 |
145公里/小時 (风力13級) |
140公里/小時 (风力13級) |
|
操作系統电压 |
DC12 V |
DC12 V |
|
功耗 |
5W |
5W |
|
保质期 |
20年 |
20年 |
